Supra Touch
Modelo SUPRA-TOUCH
Supra Touch
Modelo SUPRA-TOUCH
Presentamos la Supra Touch
Supra Touch una gran cantidad de nuevas funciones que lo hacen más potente y versátil.
Ver cuadro comparativo
Avanzado pero fácil de usar
Supra Touch una pantalla sencilla e intuitiva basada en iconos, combinada con una pantalla táctil de 5 pulgadas, lo que facilita y agiliza la navegación y la programación. También reduce el tiempo necesario para formar al personal nuevo.
Ventilación combinada VentGrid™
Además del control por etapas tradicional, Supra Touch ventilación combinada VentGrid. El modo combinado proporciona un control de ventilación optimizado con transiciones más suaves que el modo por etapas tradicional.
Más que temperatura
Supra Touch controlar la humedad, el amoníaco, el dióxido de carbono y mucho más. A continuación, puede utilizar esas condiciones para influir en la forma en que controla los equipos. Por ejemplo, si la humedad es demasiado alta, puede encender los calefactores o aumentar la ventilación para reducirla.
| Opciones de programación |
| Control automático de la temperatura |
|
|
| Control THI |
|
|
| Zonas de control independientes |
4 |
|
| Modo de ventilación por etapas |
|
|
| Modo de ventilación combinada VentGrid™ |
|
|
| Modo de anulación manual |
|
|
| Curvas de crecimiento |
4 |
|

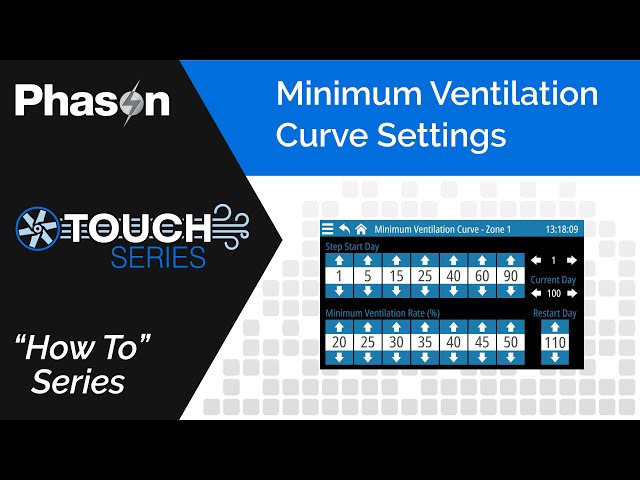

| Curvas de ventilación mínima |
4 |
|
| Modificadores secundarios |
|
|
| Grupos de ajustes |
|
|
| Escalonamiento de relés para carga de arranque |
|
|
| Histéresis |
|
|
| Entradas de sensores |
| Entradas de temperatura de la serie 3K de Phason |
5 |
|
| Temperatura exterior |
|
|
| Sensor de humedad relativa Phason |
|
|
| DOL 114 temperatura y humedad |
|
|
| DOL 16 luz |
|
|
| DOL 119 dióxido de carbono (CO2) |
|
|
| DOL 53 amoníaco (NH3) |
|
|
| Contador de impulsos |
|
|
| Salidas (etapas variables y relés) |
| Etapas de CA variables |
4 |
|
| Salidas de señal de 0 a 10 V CC |
4 |
|
| Relés de uso general |
12 |
|
| Relé de alarma |
|
|
| Opciones de configuración de variables y relés |

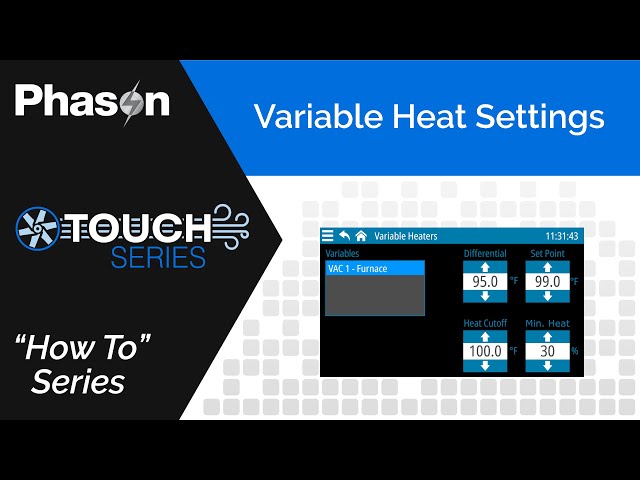

| Refrigeración y calefacción variables |
|
|
| Relé de refrigeración y calefacción |
|
|

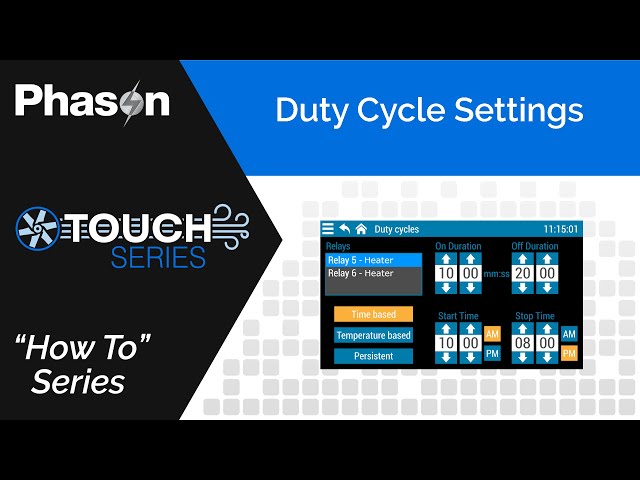

| Ciclo de trabajo |
|
|
| Actuador / entrada |
|
|

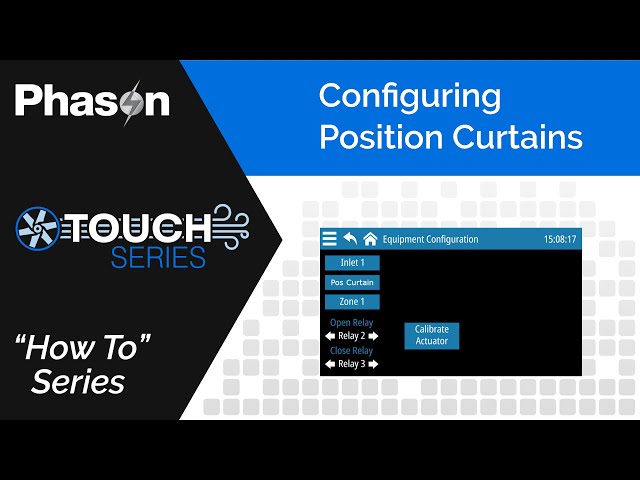

| Máquina de cortina / cabrestante |
|
|
| Eventos cronometrados |
|
|
| Rociadores/Nebulizadores/Aspersores |
|
|

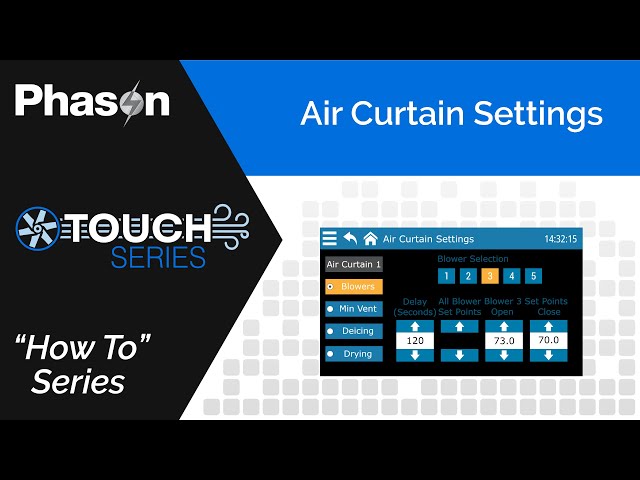

| Cortinas de aire |
|
|
| Control VFD |
|
|
| Otros |
| Pantalla táctil |
|
|
| Desplazamiento por la pantalla de estado |
|
|
| Firmware actualizable |
|
|
| Ajustes transferibles |
|
|
| Diagnóstico |
|
|
| Registros horarios y diarios |
|
|
| Caja NEMA 4X |
|
|
| Aprobación CSA |
|
|
| 2 años de garantía |
|
|
- Alimentación de entrada
120/230 VCA, 50/60 Hz
- Etapas de CA variables
10 A a 120/230 VCA, uso general (resistivo)
7 FLA a 120/230 VCA, motor PSC
1/2 CV a 120 VCA, 1 CV a 230 VCA, motor PSC
- Fusibles de etapa de CA variables
15 A, 250 VAC cerámicos tipo ABC
- Etapas de CC variables (opcional)
0 a 10 V CC, carga de 2 K Ω
- Etapas de CC variables (opcional)
0 a 10 V CC, carga de 2 K Ω
- Etapas de relé
10 A a 120/230 VAC, uso general (resistivo)
1/3 CV a 120 V CA, 1/2 CV a 230 V CA
360 W tungsteno a 120 VAC
- Relé de alarma
0,4 A a 125 VCA, 2,0 A a 30 VCC, carga resistiva
0,2 A a 125 VCA, 1,0 A a 30 VCC, carga inductiva
Caja de anulación manual
La Caja de Anulación Manual aumenta la capacidad de manejo de carga de los relés de su control y proporciona una desconexión externa.
Ver el producto
Módulo de CC variable
El módulo de CC variable tiene cuatro salidas de señal de 0 a 10 V CC.
Ver el producto
FanDRIVE (1x14 FLA)
Los FanDRIVE amplían la capacidad de su sistema de control tomando la señal de 0 a 10 V CC del control y ajustando la velocidad del ventilador.
Ver el producto
FanDRIVE (2x7 FLA)
Los FanDRIVE amplían la capacidad de su sistema de control tomando la señal de 0 a 10 V CC del control y ajustando la velocidad del ventilador.
Ver el producto
Sensor de humedad relativa
Los sensores de humedad relativa le permiten controlar la humedad a una distancia de hasta 100 pies del control. La conexión de un sensor de humedad le permite utilizar la función de derivación de alta humedad.
Ver el producto
Sensores de temperatura
Las sondas de temperatura adicionales permiten utilizar promedios de temperatura de 4 zonas. Las sondas están disponibles en varias longitudes y pueden extenderse hasta 500 pies utilizando un cable de extensión.
Ver el producto
Sensor de velocidad del viento
El sensor de velocidad del viento es un anemómetro robusto y duradero que proporciona una gran precisión en una amplia gama de velocidades del viento.
Ver el producto
Sensor de luz DOL16
El DOL16 mide la intensidad luminosa en dos rangos diferentes: 0 a 100 y 0 a 1000 lux.
Ver el producto
DOL119 Sensor de CO2
El DOL 119 mide el dióxido de carbono (CO2) en un rango que ha sido seleccionado para cuidar el confort de los animales y controlar las condiciones de error.
Ver el producto
DOL53 Sensor de amoníaco (NH3)
El DOL 53 está diseñado para la monitorización estacionaria y continua del amoníaco (NH3) en instalaciones ganaderas e industriales.
Ver el producto
DOL114 Sensor de temperatura y humedad
El DOL 114 es un sensor de temperatura y humedad relativa de alta precisión disponible en versiones de 4 a 20 mA, 0 a 3 V, 0 a 5 V y 0 a 10 V.
Ver el producto
General
¿Qué tamaño tiene el control?
La carcasa mide 30 x 28 x 10 cm (11,85 x 11 x 3,95 pulgadas). Los disipadores añaden 7 cm adicionales a la anchura.
¿Se puede utilizar un kit Supra Touch para actualizar un Supra-RS?
Lamentablemente, no. La placa de control del Supra Touch diferente a la del Supra-RS. Será necesario adquirir un control completo.
¿El Supra Touch puede Supra Touch el THI?
No. El Supra Touch medir la humedad y tiene modificadores secundarios basados en la humedad, pero no mide el THI. Si necesita un control para medir el THI, consulte el AutoFlex Connect.
¿Tiene accionamiento manual?
Sí. Hay una función de anulación manual del software a la que se puede acceder desde el menú Supra Touch. Para obtener más información, consulte «Uso de la anulación manual» en el manual del usuario.
¿El Supra Touch puede Supra Touch la nebulización y la niebla?
Supra Touch dispone de ciclos de trabajo basados en tiempo o temperatura, así como de eventos temporizados. El AutoFlex Connect ofrece un sistema de control de rocio y nebulización con más funciones.
Instalación
¿Dónde puedo configurar cortinas normales sin retroalimentación?
Las cortinas sin retroalimentación se configuran en la pestaña Entradas.
¿Puede mi temperatura de zona ser la media de varios sensores de temperatura?
Sí. Todos los sensores asignados para controlar la misma zona se promedian automáticamente para calcular la lectura de la zona.
¿Qué hace la consigna maestra?
La consigna maestra es una forma rápida de modificar las consignas de todos los equipos de una zona. Cuando se modifica la consigna maestra, todas las consignas de los equipos de esa zona se modifican proporcionalmente.
Solución de problemas
¿Por qué mis ventiladores de CA variable funcionan de forma errática?
¿Utiliza corriente trifásica? El mando y el ventilador de CA deben estar conectados a la misma fase de alimentación. Consulte Utilización de alimentación trifásica en el manual del usuario para obtener más información.
